Schnelles optisches Messgerät mit feststehendem Tisch, INSIZE QMS-A200

Technische Informationen

• Ideal für Kleinteile
• Mit festem Tisch, d. h. ohne Notwendigkeit einer Bildverbindungsfunktion
• Sofortige Messung von einem oder mehreren Objekten gleichzeitig
• Das Messobjekt kann beliebig innerhalb des Messbereichs platziert werden
• Fokussiert und misst automatisch

 Optisches System

• BI-Telezentrisches Objektiv mit geringer Störung gewährleistet eine genaue und unverzerrte Messung von Objekten dank der auf unendlich eingestellten Ein- und Austrittspupille
• Es bietet eine viel bessere Abbildung als ein telezentrisches Objektiv
• Zeigt ein paralleles Bild des Objekts an, d. h. es ist nicht perspektivisch verzerrt, daher kann es auch Objekte anzeigen und genau messen, die irgendwo auf der Messfläche platziert sind
• Eine der genauesten Maschinenmessmethoden überhaupt

Angezeigtes Feld

• Breit
• 150 x 100 mm
• Ø 150 mm
• Klein
• 50x30 mm
• Ø 50 mm

Messbereich

• Im breiten Anzeigefeld
  • 148 x 108 mm
• Im kleinen Anzeigefeld
  • 48x33 mm

Messgenauigkeit (ohne Bildspleißung, wenn Bedingungen erfüllt sind)

• Im breiten Anzeigefeld (150x110 mm)
  • ± 5 µm (bei 120x88 mm, 20°C±1°C)
• Im kleinen Anzeigefeld (50x35 mm)
  • ± 2 µm (bei 40x28 mm und 20°C±1°C)

Wiederholbarkeit

• Im breiten Anzeigefeld (150x110 mm)
  • ± 1 µm
• Im kleinen Anzeigefeld (50x35 mm)
  • ± 0,5 µm

Max. Gewicht des gemessenen Werkstücks

• 5 kg

Messgeschwindigkeit (ohne Bildspleißung und ohne Änderung der Beleuchtung)

• <2s

Art der Messung

• 2D-Messung

Stromversorgung

• 220 V, 50 Hz, 600 W

Beleuchtung

• Untere Beleuchtung
• Telezentrisch, grünes Licht
• Ringbeleuchtung
• 4-Zonen weißes hohes kreisförmiges Licht (gerichtet), grünes Licht - niedrig (programmierbar)
• Koaxiallicht (optional)
• Vertikales, weißes Licht

Umfeld

• Temperatur
• 20°C±2°C
• Relative Luftfeuchtigkeit
• 30-80%
• Vibrationen
• < 0,002 g, Frequenz niedriger als 15 Hz

Maße

• 638 x336 x885 mm

Gewicht

• 60 Kg

Software

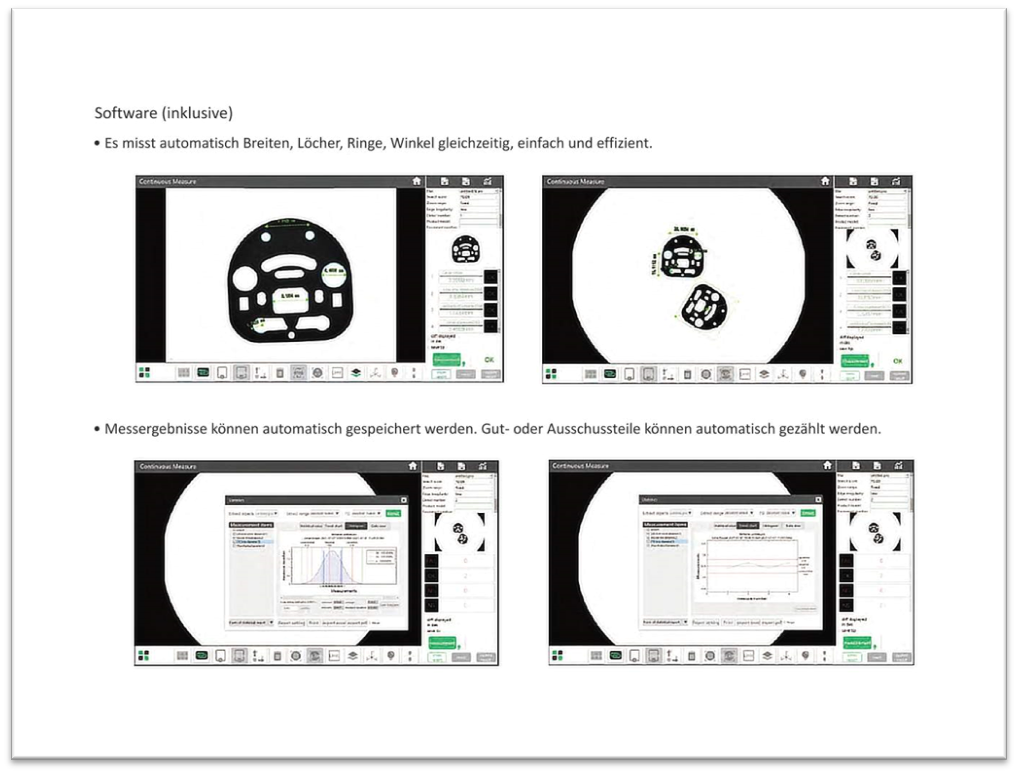

• Es misst automatisch Längen, Durchmesser von Sack- und Durchgangslöchern, Radien, Gewinde, Winkel und Formtoleranzen in einem Moment.
• Das Messergebnis wird automatisch gespeichert
• Automatische Auswertung, Zählung von Gut- und Ausschussstücken, hochentwickelte statistische Auswertung der Messdaten für beliebige Zeiträume.
• Es ist möglich X-Teile gleichzeitig zu messen, die auf die Arbeitsfläche passen, und dadurch eine schnelle Sortierung der Produktion in Gut/Ausschuss-Messungen mit einer eindeutigen grafischen Darstellung zu erhalten.

 Die Lieferung umfasst:

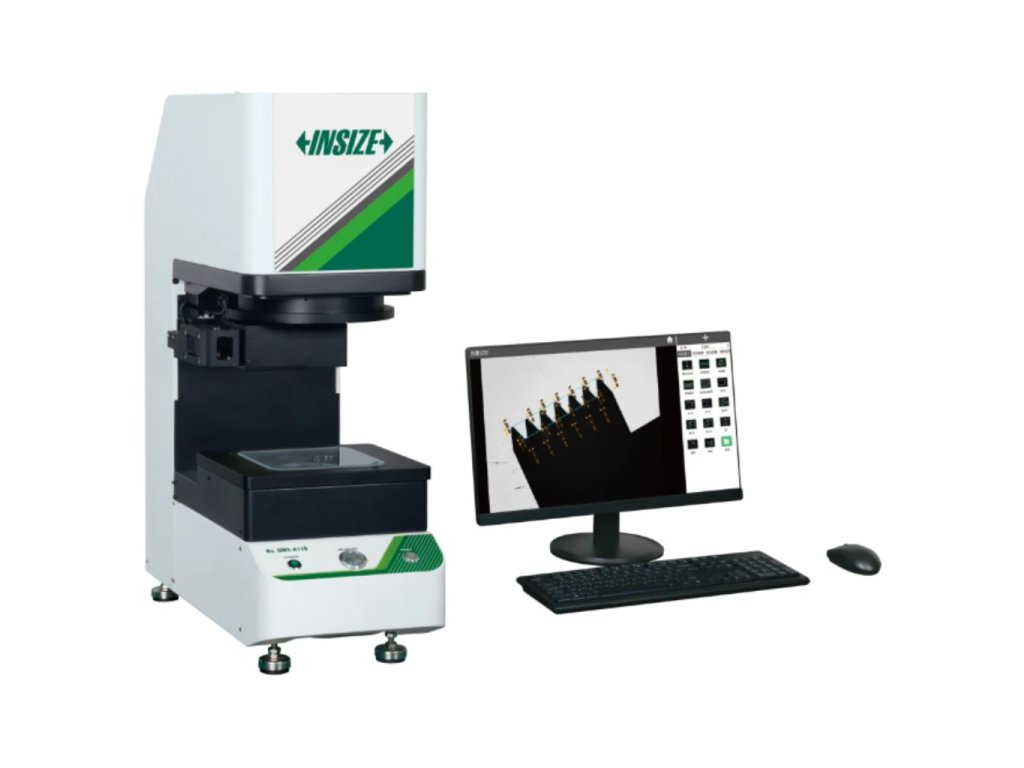

• 1 St. Schnelles optisches Messgerät INSIZE QMS-A110 mit feststehendem Tisch
• 1 St. Computer + Software

Optionales Zubehör

• Koaxialbeleuchtung QMS-23-A4
• Datenimport aus AutoCAD QMS-23-C1
• Datenübertragungsfunktion der Software QMS-23-D1
• Fußschalter QMS-43-FS1

 Kundendienstpaket *

• Professionelle Installation
• Komplette Einstellung für den Betrieb
• Bedienerschulung

* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
