Schnelles optisches Messgerät mit Schiebetisch, INSIZE QMS-A315

• Messtischverschiebung
• Sofortige Messung von einem oder mehreren Werkstücken gleichzeitig
• Das Messobjekt kann beliebig innerhalb des Messbereichs platziert werden
• Fokussiert und misst vollautomatisch – Messen auf Knopfdruck

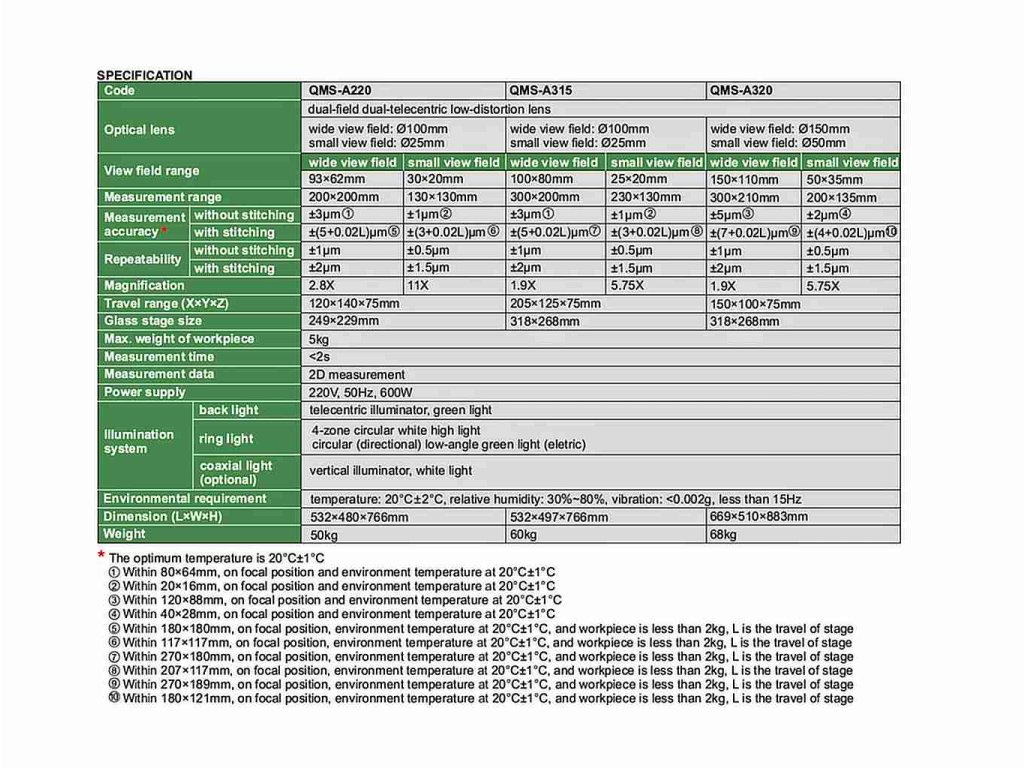

Technische Spezifikation

Optisches System

• Zweifeld-Telezentrisches Objektiv mit geringer Verzerrung gewährleistet eine genaue und unverzerrte Messung von Objekten dank der auf unendlich eingestellten Eintritts- und Austrittspupille
• Es bietet eine viel bessere Bildqualität als ein einfeld-telezentrisches Objektiv
• Zeigt ein paralleles Bild des Objekts an, d. h. es ist nicht perspektivisch verzerrt, daher kann es auch Objekte anzeigen und genau messen, die irgendwo auf der Messfläche platziert sind
• Eine der genauesten Maschinenmessmethoden überhaupt

Objektiv

• Großes Sichtfeld – Ø 100 mm
• Kleines Sichtfeld – Ø 25 mm

 Sichtfeldgrößen

• Groß - 100 x 80 mm
• Klein -25 x 20 mm

Messbereich

• Großes Sichtfeld (100x80 mm)
  • 300 x 200 mm
• Kleines Sichtfeld (25x20 mm)
  • 230x130 mm

Messgenauigkeit (innerhalb eines bestimmten Anzeigefeldes, wenn Bedingungen erfüllt sind)

• Großes Sichtfeld (100x80 mm)
  • Ohne Messtischverschiebung
    • ± 3 µm (bei 80x64 mm und 20°C±1°C)
  • Mit Messtischverschiebung
    • ± (5+0,02L) µm (bei 270x180 mm, 20°C±1°C, weniger als 2 kg)
• Kleines Sichtfeld (25x20 mm)
  • Ohne Messtischverschiebung
    • ± 1 µm (bei 20x16 mm und 20°C±1°C)
  • Mit Messtischverschiebung
    • ± (3+0,02L) µm (bei 207x189 mm, 20°C±1°C und weniger als 2 kg)

Wiederholbarkeit

• Großes Sichtfeld (100x80 mm)
  • Ohne Messtischverschiebung
    • ± 1 µm
  • Mit Messtischverschiebung
    • ± 2 µm
• Kleines Sichtfeld (25x20 mm)
  • Ohne Messtischverschiebung
    • ± 0,5 µm
  • Mit Messtischverschiebung
    • ± 1,5 µm

Max. Gewicht des gemessenen Werkstücks

• 5 kg

Messgeschwindigkeit (Teile innerhalb 1 Anzeigefeld ohne Änderung der Beleuchtung)

• <2s

• Messdaten

  2D-Messung

Stromversorgung

• 220 V, 50 Hz, 600 W

Beleuchtung

• Durchlicht
• Telezentrisch, grünes Licht
• Auflichtbeleuchtung
• Mehrfachwinkel, 4 Segmenten (elektrisch, weißes hohes LED-Licht , Flachwinkelbeleuchtung (elektrisch, grünes LED-Licht
• Koaxial-Licht (optional)
• Vertikales, weißes Licht

Umgebungsanforderungen

• Betriebstemperaturbereich
  • 20°C±2°C

• Relative Luftfeuchtigkeit
  • 30-80%
• Vibrationen
  • < 0,002 g, Frequenz niedriger als 15 Hz

Abmessungen

• 532 x 497 x 766 mm

Gewicht

• 60 Kg

Software

• Es misst automatisch Längen, Durchmesser von Sack- und Durchgangslöchern, Radien, Gewinde, Winkel und Formtoleranzen in einem Moment.
• Das Messergebnis wird automatisch gespeichert
• Automatische Auswertung, Zählung von Gut- und Ausschussstücken, hochentwickelte statistische Auswertung der Messdaten für beliebige Zeiträume.
• Es ist möglich X-Teile gleichzeitig zu messen, die auf die Arbeitsfläche passen, und dadurch eine schnelle Sortierung der Produktion in Gut- und Ausschussteile mit einer eindeutigen grafischen Darstellung zu erhalten.

 Die Lieferung umfasst:

• 1 St. Schnelles optisches Messgerät mit Messtischverschiebung, INSIZE QMS-A315
• 1 St. Computer + Software

Optionales Zubehör

• Koaxialbeleuchtung INSIZE QMS-23-A3
• Software zum Datenimport aus AutoCad, INSIZE QMS-23-C1
• Software zum Datenexport in AutoCad, INSIZE QMS-23-D1
• Lasersensor für Messgeräte mit bi-telezentrischem Objektiv, INSIZE QMS-43-SJ1
• Fußschalter INSIZE QMS-43-FS1

  Kundendienstpaket *

• Professionelle Installation
• Komplette Einstellung für den Betrieb
• Bedienerschulung

* Preise für Serviceleistungen sind nicht im Preis des 3D-Messgeräts enthalten. Kontaktieren Sie uns für den genauen Preis der Dienstleistungen
