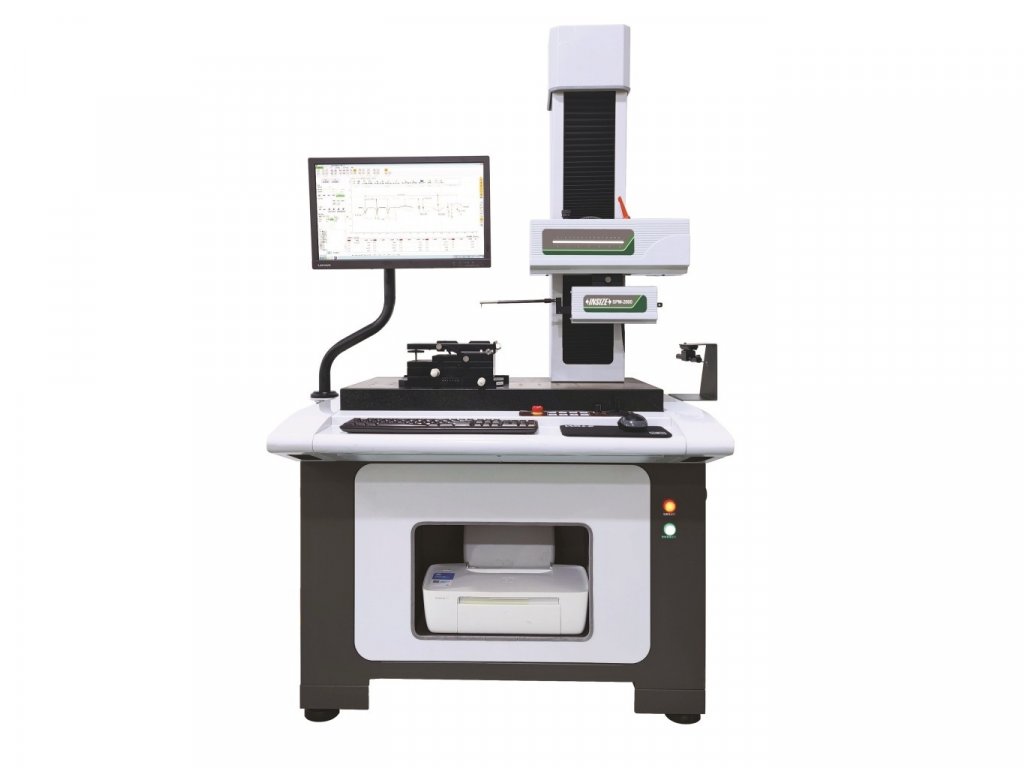

Konturenmessmaschine mit Rauheitsgerät, INSIZE SPM-2000

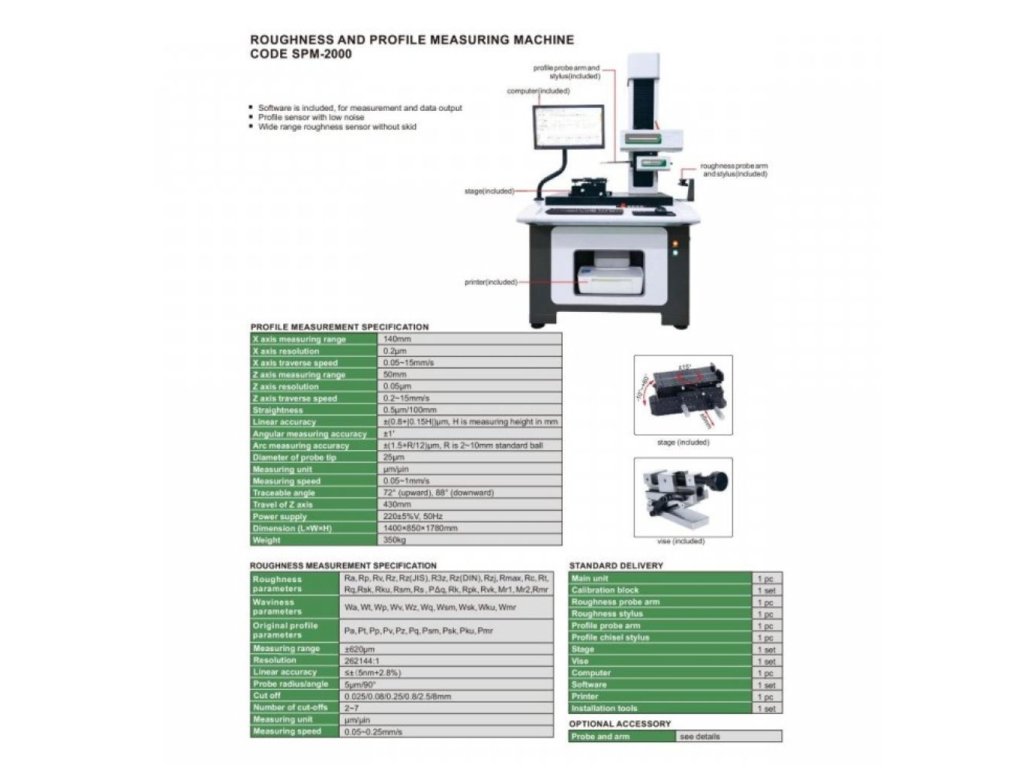

Technische Informationen: Profil- und Konturenmessmaschine

X-Achse

• Messbereich
  • 140 mm
• Achsenauflösung
  • 0,2 um
• Verfahrgeschwindigkeit
  • 0,05-15 mm/s

Z-Achse

• Messbereich
  • 0-50 mm
• Achsenauflösung
  • 0,05 um
• Reisegeschwindigkeit
  • 0,2-15 mm/s

Lineare Genauigkeit

• ± (1,8+│0,15H) μm

Winkelmessgenauigkeit

• ± 1′

Kreisbogenmessgenauigkeit

• ± (1,5+R/12) μm

Radius der Messtasterspitze

• 25 μm

Maßeinheiten

• µm/µin

Verfahrbarer Winkel

• 72° aufwärts
• 88° abwärts

Abmessungen (LxBxH)

• 1400 x 850 x 1780 mm

Gewicht

• 320 kg

 Technische Informationen: Rauheitsmessgerät

Rauheitsparameter

• Ra, R, Rv, RZ, Rz (JIZ), R3Z, Rz (DIN), Rzj, Rax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, PΔr, RK, Rpk, Rvk, Mr1, Mr2, Rmr

Welligkeit

• Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Profil

• Pa, Fr, Pp, Pv, Fr, Pq, Psm, Psk, Pku, Pmr

Messbereich

• ± 650 µm

Auflösung

• 262144:1

Genauigkeit

• ≤ ± (5 nm + 2,8 %)

Winkel der Sonde

• 5 µm / 90 Grad

Cut-off-Anzahl

• 2~7

Cut-off

• 0,025; 0,08; 0,25; 0,8; 2,5; 8mm

Messeinheiten

• µm/µin

Geschwindigkeit des Messens

• 0,05 ~ 0,25 mm/s

Die Lieferung umfasst:

• Profil- und Konturenmessmaschine mit Rauheitsgerät - SPM-2000 INSIZE
• Arm für Rauheitsmessgerät
• Taststift-Rauheitsmessegerät
• Arm für Konturenmessmaschine
• Sonde für Konturenmessmaschine
• Kreuztisch
• Sinus-Schraubstock
• Computer mit Software
• Drucker
• Werkzeuge für die Grundwartung
