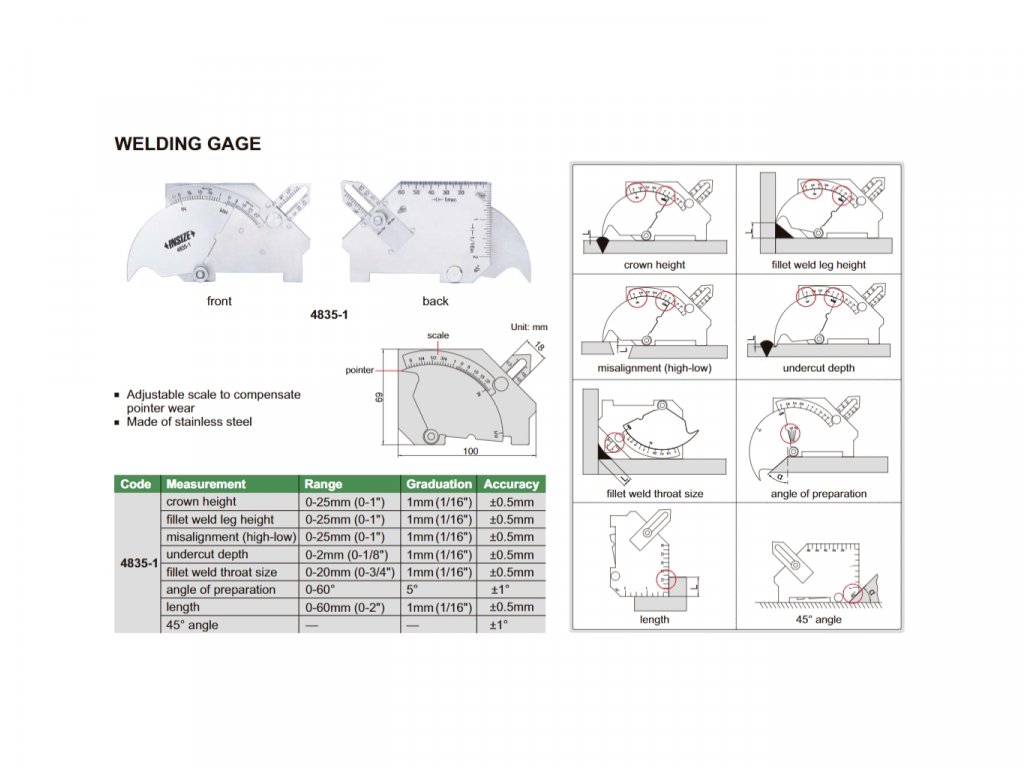

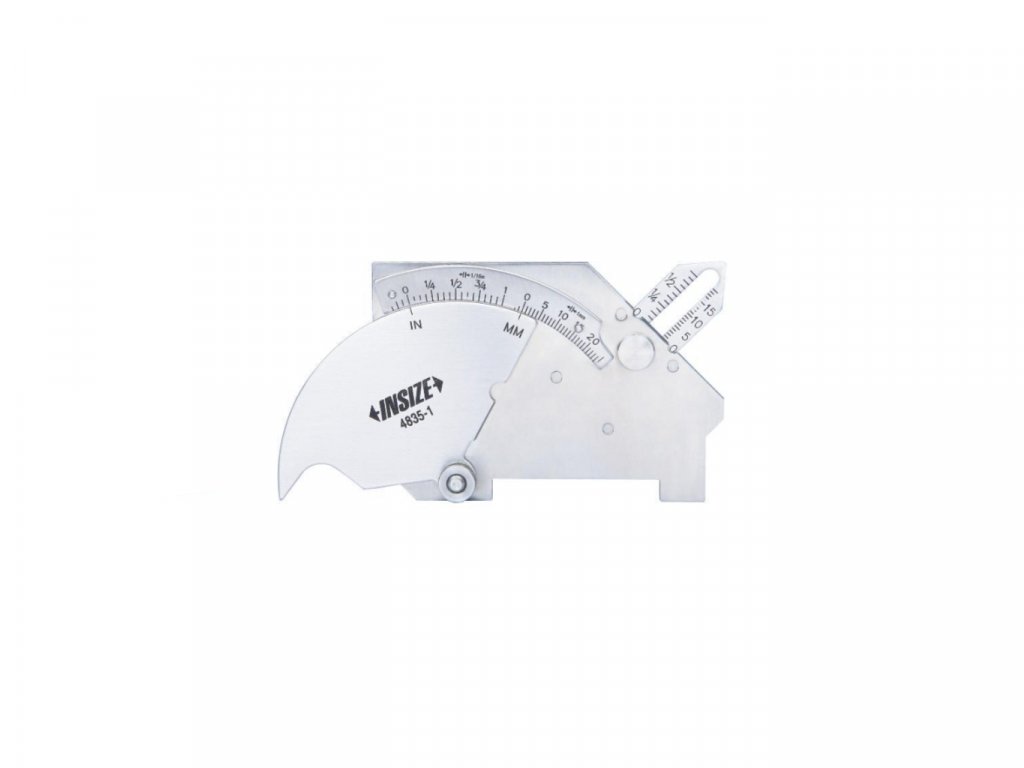

Schweißlehre, Typ Cambridge, INSIZE 4835-1

Technische Informationen

• Hergestellt aus rostfreiem Stahl
• Einstellbare Skala zur Kompensation der Zeigerabnutzung

Art der Messung

Scheitelhöhe

• Messbereich
  • 0-25 mm (0-1“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

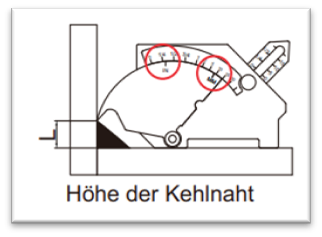

Höhe der Kehlnaht

• Messbereich
  • 0-25 mm (0-1“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

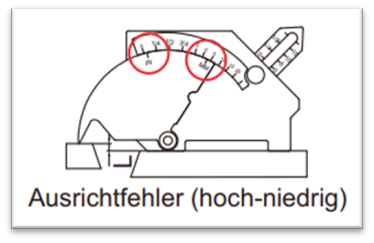

Ausrichtfehler (hoch-niedrig)

• Messbereich
  • 0-25 mm (0-1“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

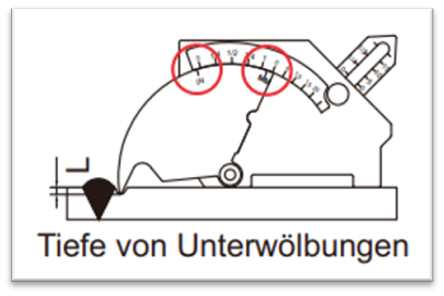

Tiefe von Unterwölbungen

• Messbereich
  • 0-25 mm (0-1“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

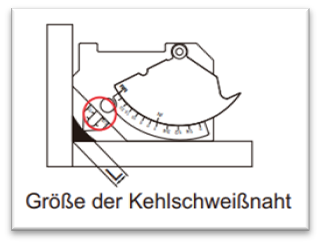

Größe der Kehlschweißnaht

• Messbereich
  • 0-20 mm (0-3/4“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

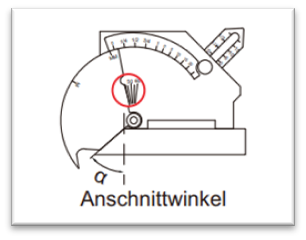

Anschnittwinkel

• Messbereich
  • 0-60°
• Skalenteilung
  • 5°
• Genauigkeit
  • ± 1

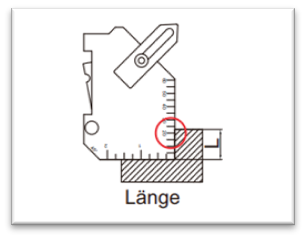

Länge

• Messbereich
  • 0-60 mm (0-2“)
• Skalenteilung
  • 1 mm (1/16“)
• Genauigkeit
  • ± 0,5 mm

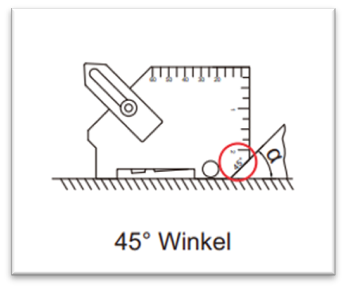

45° Winkel

• Genauigkeit
  • ± 0,5 mm
